Le DMX 512 est généralement une norme de l’industrie pour le contrôle de la technologie d’éclairage et est utilisé dans la technologie de scène et d’événement. Les domaines d’application pour DMX vont du simple contrôle de la technologie d’éclairage tels que les gradateurs aux projecteurs « intelligents » tels que les têtes mobiles et les dispositifs à effet.
DMX signifie Digital Multiplexing. Le protocole DMX le plus utilisé est DMX512, car il est le plus ancien.
DMX utilise RS485 comme couche physique.
¶ DMX Spotlight
Les projecteurs LED avec connexions DMX sont disponibles auprès de détaillants spécialisés. Il y a généralement deux connexions DMX à 3 broches (ancienne norme DMX) à l’arrière du projecteur. Les connexions A (également connue sous le nom de connexion chaude), B et bouclier sont reliées à notre module RS422/RS485 avec les connexions du même nom sur la bande de la borne à vis
¶ Câblage
La norme DMX actuelle spécifie les connecteurs XLR à cinq broches. D’un point de vue électrique, cependant, ceux-ci fonctionnent exactement de la même manière que les connecteurs à trois broches, à condition que le dispositif DMX supporte toujours la norme DMX512. (Les broches de paire de contact 4 et 5 sont uniquement utilisées dans la norme DMX512-A.)

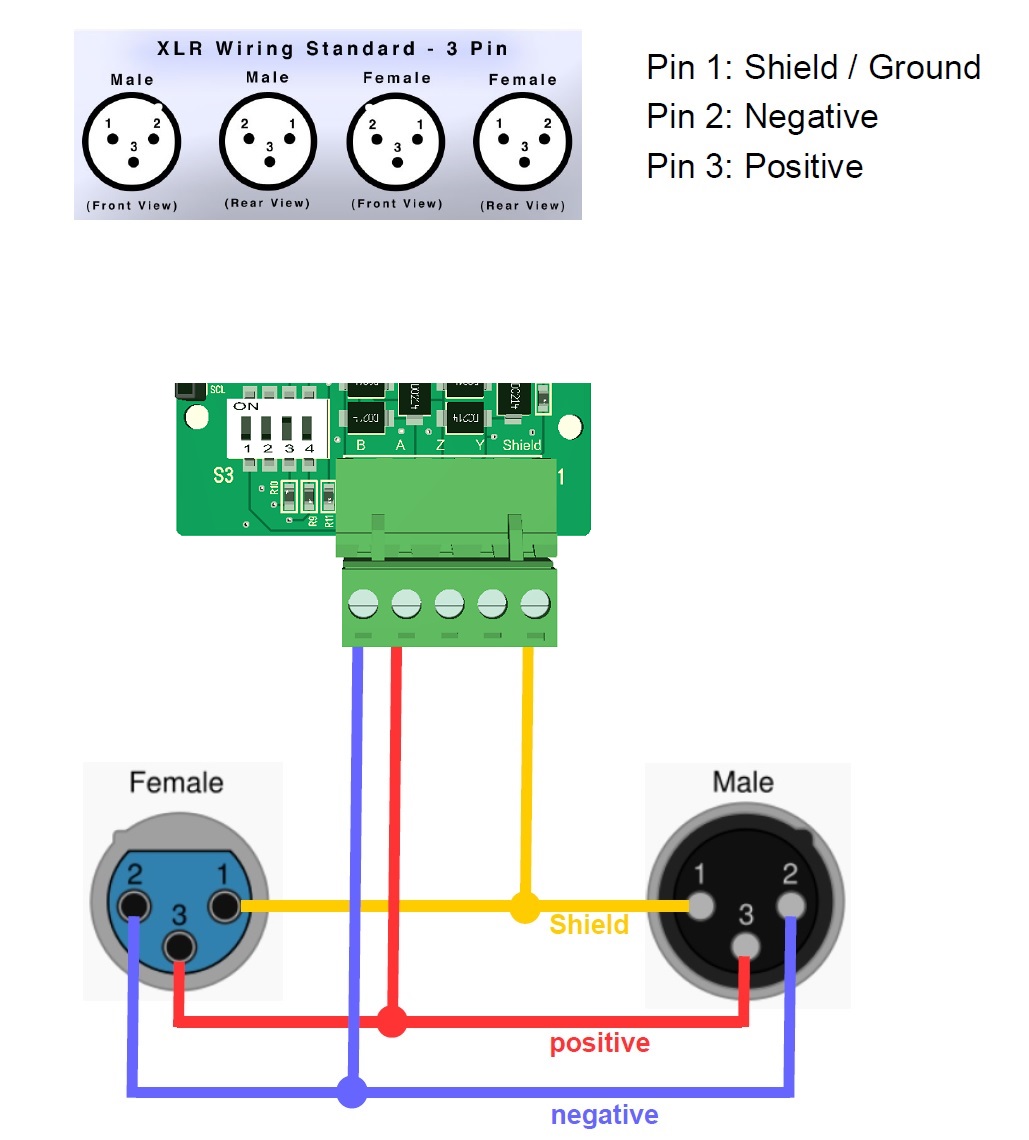

La connexion au bouclier RS485 est effectuée selon les schémas de connexion ci-dessous
