¶ Carte KY-LY400R-V1.0
La carte KY-LY400R-V1.0 est une platine « tout-en-un » (récepteur + servos intégrés + variateur) utilisée sur les micro-avions RTF d’entrée de gamme (comme les mini Mustang, F4U, Trojan ou Spitfire 400 mm vendus sous les marques Eachine, Volantex, ParkTen, etc.).
¶ Protocole à utiliser
Ces cartes exploitent le protocole V767 (basé sur le composant CC2500 ou nRF24L01 selon la révision de la carte).
Sur OpenTX / EdgeTX avec un module multiprotocole MPM 4-en-1 (ou externe), configurez le modèle ainsi
| Paramètre | Valeur |
|---|---|
| Type de module | Externe (ou Interne selon la Taranis) |
| Mode | Multi |
| Protocol | V767 |
| Sub-protocol | Auto ou V767 (4 canaux) / Volantex |
¶ Procédure d’appairage (Bind)
- Alimentez le récepteur : Branchez la batterie 1S sur la carte. La LED sur la carte se met à clignoter rapidement (mode appairage automatique).
- Allumez la Taranis sur le profil du modèle.
- Allez dans la page CONFIGURATION MODÈLE (Model Setup).
- Descendez jusqu’à la section du module Multi et sélectionnez BIND.
- La LED du récepteur passe au fixe une fois la liaison établie.
¶ Configuration des voies (Channels)
Le gyroscope intégré et les commandes de vol suivent un ordre spécifique :
- Voie 1 : Ailerons
- Voie 2 : Profondeur (Elevator)
- Voie 3 : Gaz (Throttle)
- Voie 4 : Direction (Rudder)
- Voie 5 : Mode Gyro / Assistance (Interrupteur 3 positions : Manuel / Mi-Assistance / Stabilisé complet)
- Voie 6 : Bouton d’acrobacie automatique / Demi-tour (U-turn) si supporté par la carte
¶ Synthèse des Cartes Récepteurs (Bricks) Ultra-Légères pour Émetteur Multi-Protocole
Ce document récapitule les configurations OpenTX / EdgeTX et les procédures d’appairage (Bind) pour les cartes récepteurs micro-avions traitées.
¶ 1. Carte KY-LY400R-V1.0
- Utilisation courant : Mini-avions RTF 400 mm (Eachine, Volantex, ParkTen, etc.).
- Caractéristiques : Récepteur, servos et variateur intégrés avec gyroscope / assistance de vol.
¶ Configuration Émetteur / Module
- Protocole :
V767 - Sous-protocole :
AutoouV767(4 canaux) /Volantex
¶ Attribution des Voies
- Voie 1 : Ailerons
- Voie 2 : Profondeur (Elevator)
- Voie 3 : Gaz (Throttle)
- Voie 4 : Direction (Rudder)
- Voie 5 : Mode Gyro (Interrupteur 3 positions : Manuel / Mi-Assistance / Stabilisé)
- Voie 6 : Acrobatie automatique / U-Turn
¶ Procédure d’Appairage (Bind)
- Alimenter le récepteur en 1S (la LED clignote rapidement).
- Sur la Taranis, aller dans MODEL SETUP > Module Multi.
- Sélectionner [BIND]. La LED devient fixe une fois l’appairage réussi.

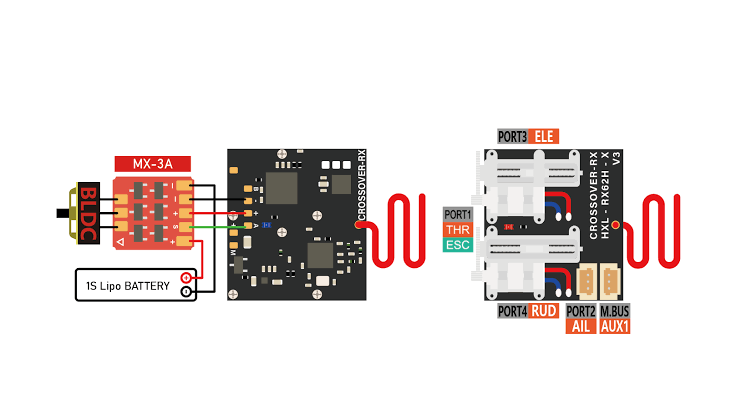

¶ 2. Carte Ma-RX62H / CrossOver-RX
- Utilisation courant : Ultra-micro modèles indoor, bricolage ultra-léger.
- Caractéristiques : Servos linéaires intégrés + ESC (brushed/brushless selon version).
¶ Identification du Protocole selon le Suffixe PCB
| Suffixe PCB | Protocole | Configuration MPM |
|---|---|---|
| -A | FlySky AFHDS 2A | FLYSKY / Sub: PWM,IBUS ou A2A |
| -D | Spektrum DSM2 / DSMX | DSMX / Sub: DSM2_22 ou DSMX_22 |
| -F / -E | FrSky D8 / D16 / V8 | FRSKY D ou FRSKY X / FRSKY V |
| -F2 / -S | Futaba S-FHSS | SFHSS |
¶ Attribution des Voies
- Versions DSM2/DSMX (-D) : Ordre TAER (
1: Gaz, 2: Ailerons, 3: Profondeur, 4: Direction) - Versions FlySky / FrSky (-A, -F) : Ordre AETR (
1: Ailerons, 2: Profondeur, 3: Gaz, 4: Direction)
¶ Procédure d’Appairage (Auto-Bind)
- Alimenter la carte en 1S.
- Attendre 10 à 15 secondes que la LED clignote rapidement (mode Bind).
- Lancer la commande [BIND] sur la Taranis sous le protocole correspondant.
¶ 3. Système HobbyKing SuperMicro
- Utilisation courant : Modèles ultra-micro équipés du système SuperMicro.
- Caractéristiques : Protocole propriétaire ultra-léger HobbyKing.
¶ Configuration Émetteur / Module
- Protocole :
SMicro(ouSUPERMICRO) - Sous-protocole : Standard
¶ Attribution des Voies
- Ordre par défaut : AETR (
1: Ailerons, 2: Profondeur, 3: Gaz, 4: Direction)
¶ Procédure d’Appairage (Bind)
- Alimenter le récepteur SuperMicro en 1S.
- Lancer la commande [BIND] sur la Taranis sous le protocole
SMicro. - La LED passe au fixe.
¶ Configuration du module Multi-Protocole (DIY / Arduino) pour récepteur SuperMicro (HobbyKing)
¶ 1. Compatibilité et protocole
Oui, les anciens récepteurs SuperMicro distribués par HobbyKing (gamme HK Micro / SuperMicro 2.4GHz) sont compatibles avec le projet DIY Multiprotocol TX Module.
Ils n’utilisent pas le protocole DSM, mais le protocole propriétaire SuperMicro basé sur le composant radio CYRF6936.
¶ 2. Configuration du fichier _Config.h (Arduino / ATMega328P)
Les modules basés sur ATMega328P ont une mémoire flash limitée à 32 Ko. Il est impératif de désactiver les autres protocoles pour ne compiler que le composant CYRF6936 et le protocole SuperMicro.
Dans votre environnement d’édition (IDE Arduino), ouvrez le fichier _Config.h du projet Multiprotocol et appliquez les modifications suivantes :
¶ A. Sélection du composant Radio (CYRF6936)
S’assurer que la puce CYRF6936 est activée et que les autres sont commentées :
// Enable the CYRF6936 RF module
#define CYRF6936_INSTALLED
// Disable unused RF modules to save flash space on ATMega328P
//#define CC2500_INSTALLED
//#define NRF24L01_INSTALLED
//#define A7105_INSTALLED
¶ B. Activation du protocole SuperMicro
Décommenter la ligne spécifique au protocole SUPERMICRO :
/****************************/
/* CYRF6936 Protocols */
/****************************/
#define SUPERMICRO_CYRF6936_INO
¶ 3. Paramètres de sélection sur la radiocommande / le module
Lors de la configuration de la chaîne d’émission ou dans le menu de votre radiocommande (OpenTX / EdgeTX / PPM) :
- Nom du protocole :
SuperMicro(ouSUPERMIC/ Numéro de protocole54en mode PPM) - Sous-protocoles disponibles :
STD(Standard - 3.3V / Récepteurs classiques)ALT(Alternative / Variantes d’asservissement selon les modules)
¶ 4. Procédure d’appairage (Bind)
- Mettre le récepteur SuperMicro sous tension (la LED doit clignoter rapidement).
- Lancer la commande Bind depuis le module Multi-Protocole (ou appuyer sur le bouton Bind du module au démarrage).
- La LED du récepteur devient fixe une fois l’appairage réussi.
